链条淬火回火感应热处理设备



  IGPS(简称)链条淬火、回火专用中频电源是我公司采用国际上最先进的大功率固体器件IGBT进口元件,针对各种不同规格链条淬火、回火工艺进行的全新电路设计,具有极高的频率稳定性,频率变化率仅为±2%。其频率的稳定性对改善链条的机械性能,提高链条强度具有非常重要的实际意义,同时该电源装有先进的变频调速装置,能控制链条专用淬火机床的转速,从而控制链条的淬火速度,以满足各种不同规格链条的淬火、回火工艺要求,因此深受广大客户的喜爱,广泛应用于链条的热处理行业中。我公司IGPS电源与可控硅中频电源相比有如下优势:
  1.链条淬火,回火热处理中,比KGPS中频电源节能,节能达到10%--40%。
以10mm链条为例:每吨链条热处理耗电小于320度电,8小时热处理链条2.5吨。
  2.链条热处理后强度高,热处理后都能达到80级以上要求。
  3.热处理生产效率高。额定功率100KW电源为例:
  链条规格             每分钟热处理链条长度(M)
  6mm                     2.8以上
  8mm                     2.4以上
  10mm                    2.0以上
  4.设有功率、频率、中频变压器匝比、电容器组调节,满足不同工艺要求。
  公司还推出链条双电源淬火/回火专用中频电源,单环链条淬火/回火专用中频电源。采用双电源配置,淬火/回火功率、频率等参数可分别调整,互不干扰,热处理质量更高更稳定。吊具生产等场合需要对单独一环链条进行热处理,使其具有与其它链环相近的强度等性能。单环链淬火/回火电源的推出解决了这一难题。
  根据不同客户的需求,还推出配置了PLC+触摸屏的数字化自动控制中频电源。采用了高可靠的工业PLC可编程控制器为主控制器,实现数字化控制,智能模糊控制,以液晶触摸屏作为输入输出界面。电源采用液晶触摸屏作为人机交互界面,方便实现显示和输入,触摸屏还能储存不同规格链条的生产工艺参数,直接选择就能进行生产。PLC控制下电源可以实现恒压、恒流、恒功率输出,对过流,过压,超温、缺水,卡链等故障进行保护处理和提示,设备自动化和智能化有了很大提高。

型  号
额定功率/KW
输入电压/V
频率/KHz
淬火温度
/℃
回火
温度/℃
直径ø/㎜
备注
IGPS80-L
80
三相~380
6-9
800-1000
200-500
4-6
成套范围:
电源柜1台,电容柜1台.
频率范围:2-10KHz分段可选,段内任意可调.
另可供淬火、回火线圈。

IGPS100-L
100
三相~380
6-9
800-1000
200-500
6-8
IGPS120-L
120
三相~380
6-9
800-1000
200-500
9-12
IGPS160-L
160
三相~380
5-8
800-1000
200-500
12-16
IGPS200-L
200
三相~380
5-8
800-1000
200-500
13-18
IGPS250-L
250
三相~380
5-8
800-1000
200-500
18-22
IGPS300-L
300
三相~380
4-7
800-1000
200-500
22-26
IGPS350-L
350
三相~380
4-7
800-1000
200-500
26-30
IGPS400-L
400
三相~380
3-6
800-1000
200-500
30-34
IGPS500-L
500
三相~380
3-6
800-1000
200-500
34-48















双电源设备主要技术参数:

型  号
额定功率/KW
输入电压/V(三相)
频率/KHz
淬火
温度/℃
回火
温度/℃
直径ø/㎜
备注
IGPS100/50-L
淬火100
回火50
~380
6-9
800-1000
200-500
4-10
成套范围:
电源柜2台,电容柜2台.
频率范围:2-10KHz分段可选,段内任意可调.
另可供淬火、回火线圈。

IGPS160/80-L
淬火160
回火80
~380
6-9
800-1000
200-500
12-16
IGPS200/100-L
淬火200
回火100
~380
5-8
800-1000
200-500
13-20
IGPS250/120-L
淬火250
回火120
~380
4-7
800-1000
200-500
22-30
IGPS300/150-L
淬火300
回火150
~380
4-7
800-1000
200-500
30-36
IGPS350/160-L
淬火350
回火160
~380
3-6
800-1000
200-500
34-38
IGPS400/200-L
淬火400
回火200
~380
3-6
800-1000
200-500
38-48


















单环链热处理设备技术参数:
型号
IGPS30-9LD
IGPS60-8LD
额定功率(KW)
30
60
输入电压(V)
三相~380
三相~380
中频输出电压(V)
250
500
链条直径(mm)
5-10
5-26
成套范围
电源柜一套

  单双电源结构都可选配PLC+触摸屏的自动控制方案。配套的链条淬火机床可以有单工位和双工位选择。双工位机床在转换不同规格链条生产时免去了更换感应器的麻烦,只要切换给不同的感应器通电就行了。


双电源(带PLC+触摸屏)双工位机床


单工位单电源链条淬火机床

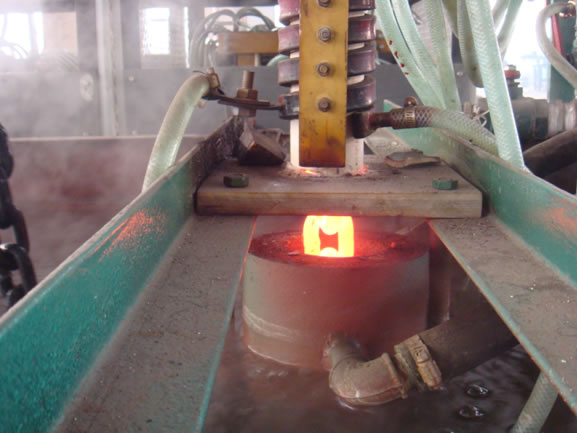

链条淬火

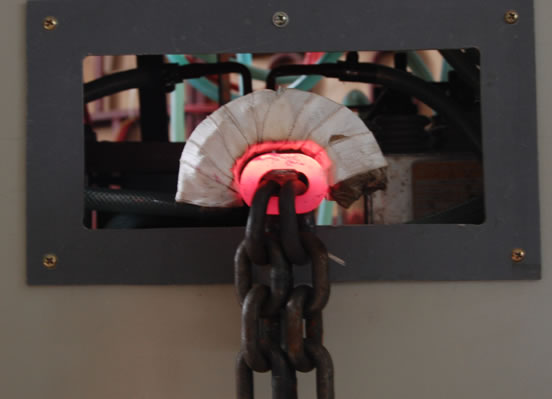

单环链淬火
